14,7 Meter Auskragung: Tiroler Gewerbehalle mit Dachkonstruktion aus BauBuche

Product: BauBuche

In Ötztal, Tirol, the timber construction specialists from „Holzbau Saurer“ have built a new hall over an area of 2,500 m² for a timber trading company. The new hall offers enough space for the grading, storing and loading of timber. The roof has an area of 4,500 m² and projects up to 14.7 m to the side in order to protect the loading zones from the elements.  The sophisticated load-bearing structure was created using BauBuche roof trusses measuring 35.5 m.

Details

Bauort

Ötztal train station (AT), 704 m s.l.m.

Ausführende Firma

Holzbau Saurer GmbH, Höfen (AT)

Tragwerkplaner

Holzengineering GmbH, Höfen (AT)

Halle

36.0 m x 68.2 m

Dachfläche

4587 m²

Firsthöhe

11.3 m

Freitagende Spannweite

35.5 m

Auskragung Vordach

14.7 m

Binderabstand

18.12 m

Fachwerke
Fachwerke

*BSB* (Stabdübelverbindung mit System)

Spannweite

35.5 m

Auskragung Vordach

4.1 bis 14.7 m

Systemhöhe

4.26 m

Längster Träger

54.2 m

Holz Marberger ist eine traditionsreiche Holzhandlung im Ötztal. Das Betriebsgelände des Tiroler Familienunternehmens umfasst ca. drei Hektar und befindet sich inmitten einer gewachsenen Dorfstruktur. Um Platz zu schaffen für die Holzsortierung, neue Lagerflächen und witterungsgeschützte Ladezonen, ließ die Geschäftsführung mehrere alte Hallen abreißen, um eine großzügige neue Halle zu bauen.

Der Hallenneubau selbst misst 36 x 68 m und hat knapp 2.500 m² Nutzfläche. Darüber spannt sich auf über 4.500 m² ein Dach, das an der Stirnseite zum Bestandsgebäude und zur Straßenseite hin knapp 15 m weit auskragt. So ist draußen viel Platz zum Be- und Entladen, während im Inneren der Halle Altholz sortiert und neues Material gelagert wird.

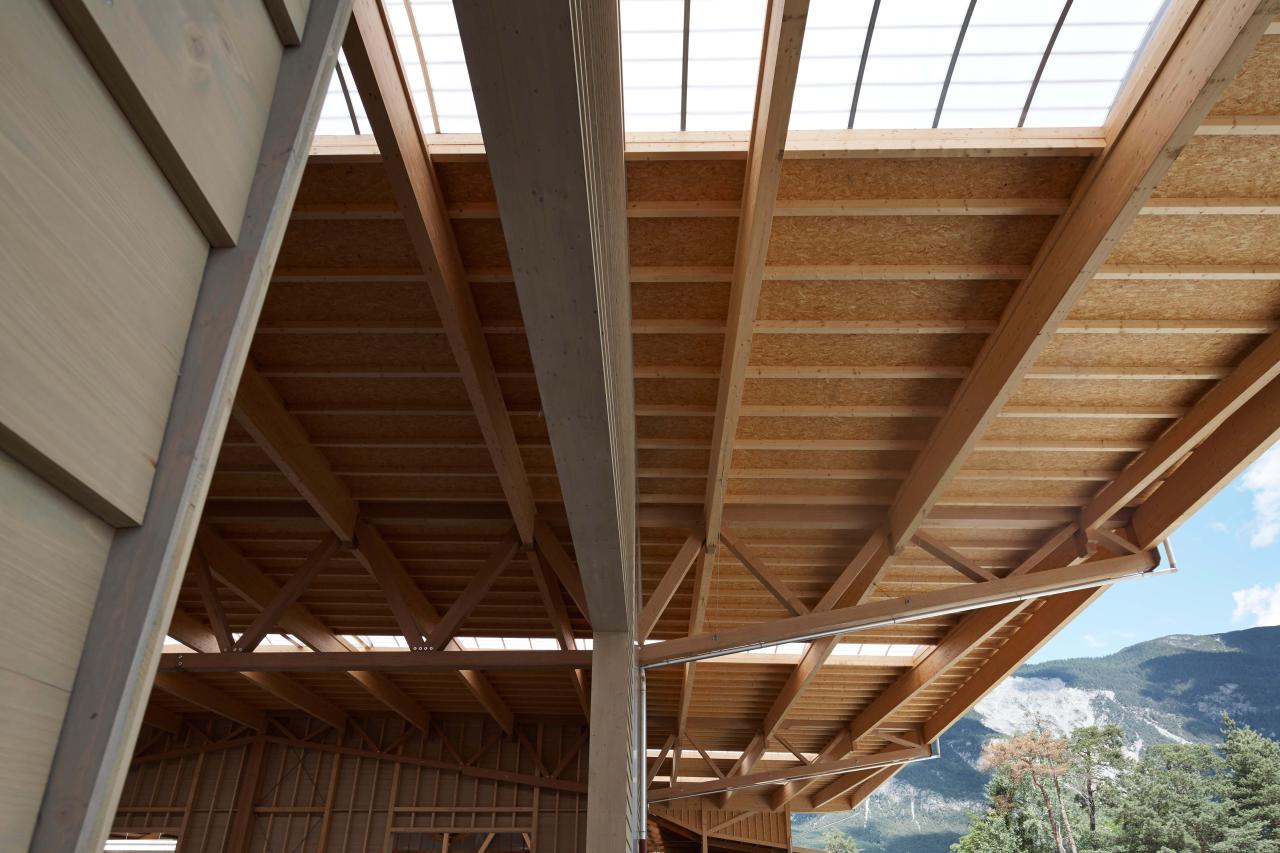

Um den Innenraum stützenfrei zu überspannen, entschied sich der Bauherr für Fachwerkbinder aus BauBuche. Statt klassischen Doppelbindern aus Fichtenholz mit 2 x 24 cm Breite genügten so einfache Binder aus BauBuche GL 70 (28 cm breit). Diese Hauptträger haben eine Spannweite von 35,5 m. Die größte Auskragung des Daches über der Ladezone beträgt 14,7 m, bei einer Einflussbreite von 18 m. „Die Festigkeitswerte von BauBuche sind fantastisch. Dadurch können bei BauBuche-Fachwerken mit BSB-Stabdübelverbindungen ca. 40 % Material gegenüber der Fichte gespart werden“, sagt Daniel Elmer von Holzbau Saurer, der den Hallenneubau geplant hat. „Die Buchenfachwerke wirken sehr schlank, vor allem im Vergleich zu den relativ langen Sekundärbindern. Als die Fachwerke während der Bauphase noch eingepackt waren, glaubte man auf den ersten Blick nicht, dass es Holzfachwerke sind“, so der Holzbauingenieur weiter.

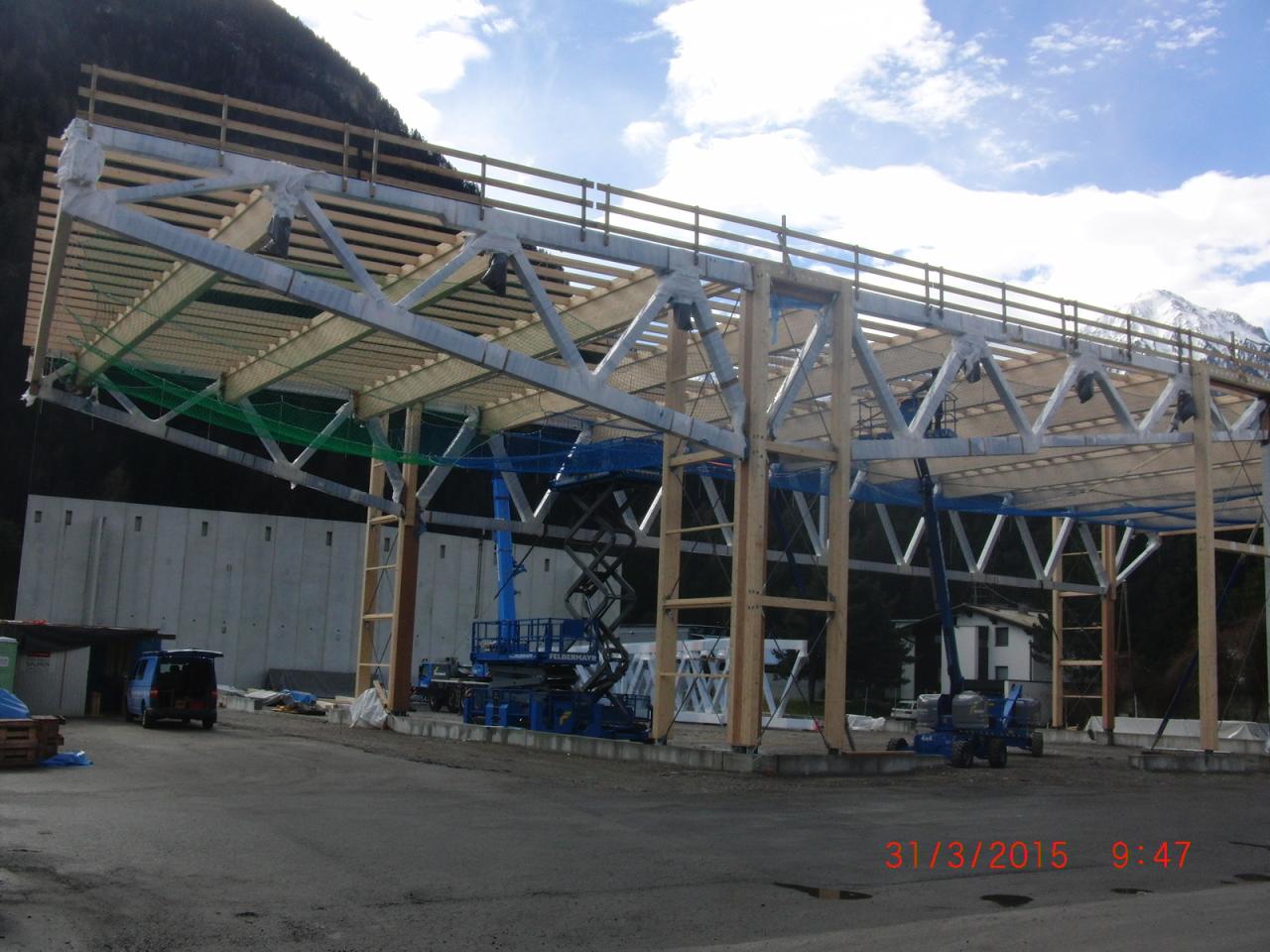

Um die im Werk teilweise vormontierten Fachwerk-Elemente vor Feuchtigkeit zu schützen, wurden sie vor dem Transport imprägniert und blieben bis zur Montage in Folie verpackt. Aufgrund ihrer Systemhöhe von 4,26 m konnten die Binder nicht zusammengebaut transportiert werden. Erst auf der Baustelle montierte man die vier Fachwerk-Binder zunächst am Boden zu jeweils zwei Hälften, die dann mit Hilfe von zwei Autokränen über dem Hallenboden in Position gebracht und verbunden wurden.
