Dreigelenkrahmen aus BauBuche Q Platten

Product: BauBuche

Batirwood based in France specialises in the construction of industrial and agricultural halls. The company now swears by BauBuche, and has substituted spruce with the new material in its designs.

Details

Bauherr

Sci des quatres arbres / P. Colin

Bauort

Les Sœurs Grises, 80310 Hangest sur somme

Projektplanung

Batirwood Mr. Cordonnier Benoit / DSB engineers

Holzbau

Batirwood, 14 rue de la 2ème DB – 80000 Amiens

Rahmenspannweite

32.8 m

Firsthöhe

14,35 m

Dachüberstand

5 m

Querstreben

24 Stück à 6 m, 2 Stück à 5 m

Hallenkran

10 t Nutzlast

Grundfläche

6709.64 m²

Material

280 m³ in den Rahmen und 140 m³ im Dachtragwerk

Fotograf

Batirwood / My Drone Service

"„Seit 1986 verwende ich für meine Konstruktionen LVL aber erst durch den Einsatz der BeauBuche mit ihren herausragenden technischen Eigenschaften ist es uns gelungen, ein Gebäude auf einem technisch hohen Niveau zu realisieren. Wir haben unsere Werkzeuge auf das neue Material angepasst und das Rohmaterial mit Fungizid, Insektizid und Holzschutzmittel behandelt. Letzten Endes ist diese Konstruktion eine Weltneuheit. Hier wird die Qualität einer industriellen Struktur mit einem Hochleistungsprodukt kombiniert. Gepaart mit unserer Erfahrung und Kompetenz entsteht so eine Bauqualität von langem Bestand.“ "
Benoit Cordonnier, Ingenieur
Batirwood
"„Mir war wichtig, dass die Halle im Sinne unserer Unternehmenskultur Verantwortung und Nachhaltigkeit wiederspiegelt – so kam nur ein Holzgebäude in Frage. Nachdem Batirwood das LVL BauBuche ins Spiel brachte, war die Entscheidung gefallen. Dieses Hartholz kommt nicht nur aus der Region, sondern weißt besonders hohe Festigkeitswerte auf, die diese Konstruktion erst ermöglichen.“ "
Philippe Colin, Inhaber bei Philippe Colin
Philippe Colin

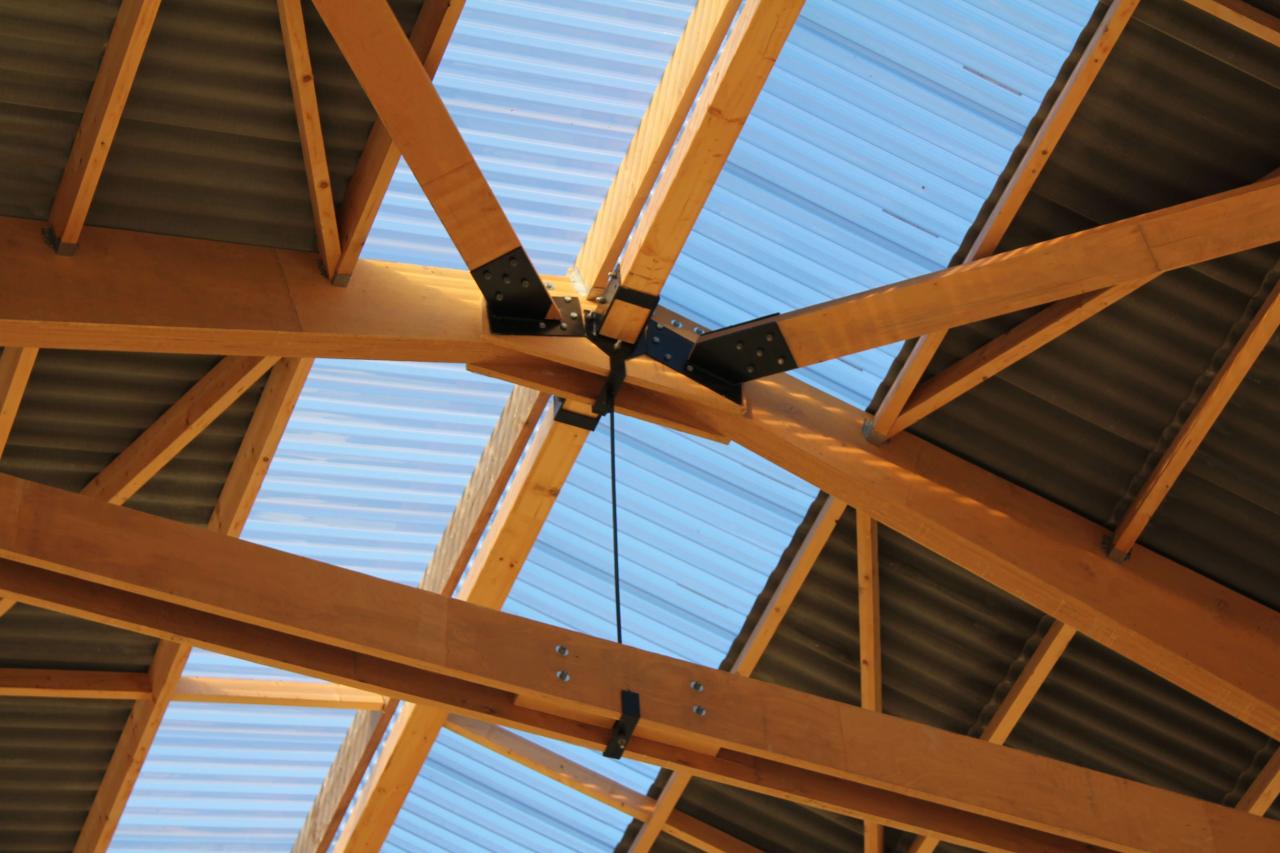

Batirwood-Ingenieur Benoit Cordonnier setzt BauBuche für die Ausbildung der Dreigelenksrahmen, der Stützen und der Streben ein. Durch die Verwendung der Platte Q mit 20% Querlagen sind die biegesteifen Ecken im Dreigelenkrahmen mit Dübelkreisen ausführbar. Die Aufspaltgefahr des Holzes durch stiftförmige Verbindungsmittel wird durch die Querlagen der Platte Q deutlich reduziert.

Durch diese Konstruktionsart gelingt Batirwood die kostengünstigste Lösung, bei der der Mehraufwand, die Halle mit eingespannten Stützen zu realisieren, vermieden wird. BauBuche erweist sich dabei durch die hohen Festigkeitswerte als besonders effektives Material, bei dem im Vergleich zu herkömmlichem Fichten-FSH deutlich schlankere Querschnitte möglich sind.

Während sich die Hauptträger zum First hin verjüngen, verjüngen sich die Stützen zum Boden hin. Durch die Querlagen werden die angeschnittenen Fasern in den verjüngten Trägern stabilisiert, so lässt sich eine beliebige Trägerform erzeugen bei optimaler Materialausnutzung. Die Bearbeitung der Bauteile konnte problemlos in der eigenen Werkstatt durchgeführt werden und mit dem entsprechenden Werkzeug war auch ein Einbringen der Gewindeschrauben ohne Vorbohren möglich. Vor dem Verschrauben der BauBuche mit BSH wurden die Teile mit einem Einkomponentenkleber geklebt.

Für Benoit Cordonnier hat Buchenfurnierschichtholz viele Vorteile: Neben den Festigkeitseigenschaften ist der Ingenieur vor allem von der besonderen Oberfläche begeistert und hat mit „Beaubuche“ (Franz. Beau = Schön) den Produktnamen weiter gedacht.

Auch der Bauherr Philippe Colin von Témoignage ist begeistert. Er wird in dieser Halle zukünftig seine Ernteerträge aus dem Miscanthusanbau, einem Süßgras, lagern.
